Spring Din レール端子台はどのように電気接続を改善しますか?

記事の概要: スプリングディンレール端子台産業および商業環境における電気接続の方法に革命をもたらしています。信頼性が高くメンテナンス不要の接続を提供すると同時に、設置時間を節約し、安全性を確保します。この記事では、スプリング端子台とは何か、その仕組み、従来のネジ端子台よりもスプリング端子台が好まれる理由、一般的な配線の問題を解決する方法について説明します。

目次

• Spring Din レール端子台とは何ですか?
• 仕組みは?
• スプリング端子台のメリット
• 産業での応用
• インストールおよびメンテナンスガイド
• スプリング端子台とネジ端子台の比較
• よくある質問
• チュタールに連絡する

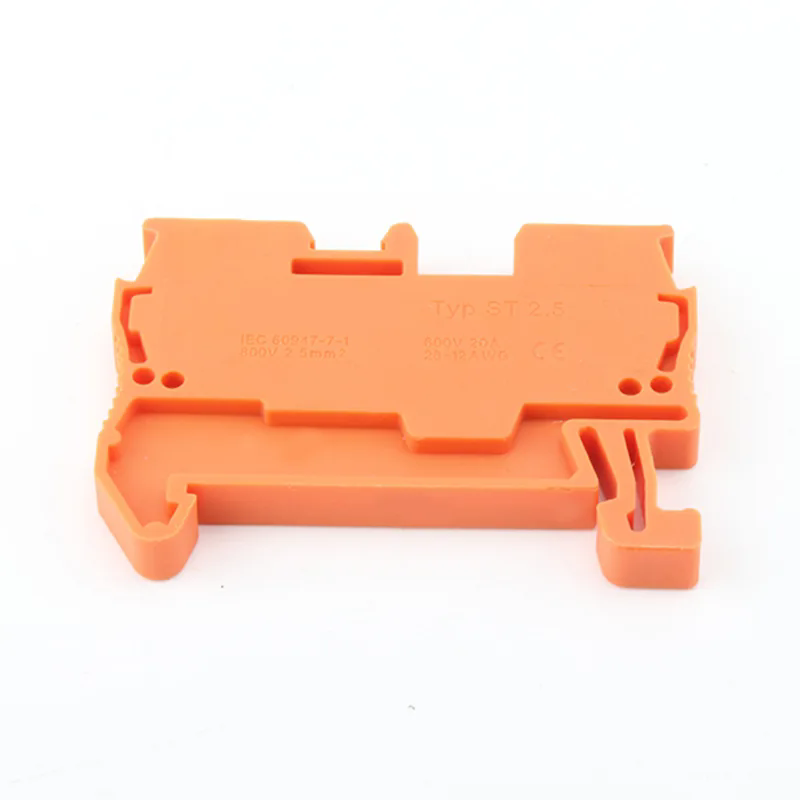

Spring Din レール端子台とは何ですか?

Spring Din レール端子台は、電気パネル内のワイヤに安全で耐振動性の接続を提供するように設計されたコンパクトな電気部品です。従来のネジ式端子台と異なり、バネ機構を利用して電線を固定するため、定期的に締める必要がなく、安定した接続が得られます。

• 材料：高品質の難燃性ポリアミドハウジング
• 指揮者:最適な導電率を実現する銅または錫メッキ銅
• 取り付け:スナップオン DIN レール取り付けにより、迅速かつ標準化された組み立てが可能

仕組みは?

スプリング DIN レール端子台は、シンプルでありながら非常に効果的なクランプ機構で動作します。

1. 挿入：電線の皮をむき、端子スロットに挿入します。
2. スプリングアクション:内部のスプリングが自動的にワイヤをクランプし、確実な電気接続を確保します。
3. 耐振動性:スプリングは一定の圧力を維持し、振動や熱サイクルによる緩みを防ぎます。

この設計により、ネジの必要性がなくなり、取り付け時間が短縮され、メンテナンスコストが最小限に抑えられます。

スプリング端子台のメリット

Spring Din レール端子台は、電気エンジニアやパネル ビルダーに複数の利点をもたらします。

産業での応用

Spring Din レール端子台は、その信頼性と使いやすさにより、複数の分野で広く使用されています。

• 産業オートメーション:PLCパネル、制御盤、機械配線
• 再生可能エネルギー:太陽光発電インバータ、風力タービン制御システム
• 鉄道と交通:電車や地下鉄の耐振動接続
• ビルディングオートメーション:HVAC システム、照明制御、スマート ビルディング ネットワーク

インストールおよびメンテナンスガイド

Spring Din レール端子台の使用は簡単ですが、最適なパフォーマンスを得るには慎重な取り扱いが必要です。

1. 端子の仕様に応じて正しい電線サイズを選択してください。
2. 推奨される長さまで絶縁体を剥がします。
3. ワイヤーを端子に挿入します。スプリング機構により自動的に固定されます。
4. ワイヤをゆっくり引っ張って、しっかりとクランプされていることを確認して、接続を確認します。
5. ほこりや破片がないか定期的に検査してください。メンテナンスは最小限ですが、必要に応じて掃除してください。

これらの手順に従うことで、あらゆるアプリケーションに対して長期にわたる信頼性の高い接続が保証されます。

スプリング端子台とネジ端子台の比較

よくある質問

Q1: すべての電線タイプにスプリング端子台を使用できますか?

A: しっかりした細い撚り線を使用する場合に最も効果的です。必ず端末の仕様をご確認の上、互換性をご確認ください。

Q2: スプリング端子台は高振動環境でも安全ですか?

A: はい、スプリング機構により、強い振動があってもワイヤーはしっかりと接続されたままになります。

Q3: スプリング端子台の寿命はどれくらいですか?

A: 適切に取り付ければ、メンテナンスなしで何十年も使用でき、ネジ端子よりもはるかに長く使用できます。

Q4: パネル全体の配線をやり直さずにスプリング端子台を交換できますか?

A: はい、モジュラー DIN レール設計により、個々のブロックは簡単に交換できます。

チュタールに連絡する

チュタールは、産業用接続のニーズを満たす高品質の Spring Din レール端子台を提供することに尽力しています。当社の製品は、設置時間を短縮し、信頼性を向上させ、電気の安全性を高めるように設計されています。当社の信頼できるスプリング端子ソリューションを使用して電気パネルをアップグレードしたい場合は、お問い合わせ今すぐ当社の専門家がお客様のアプリケーションに最適なソリューションを選択するお手伝いをさせてください。
